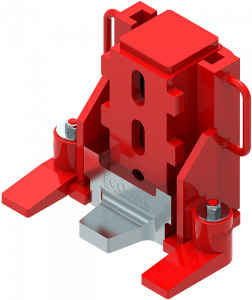

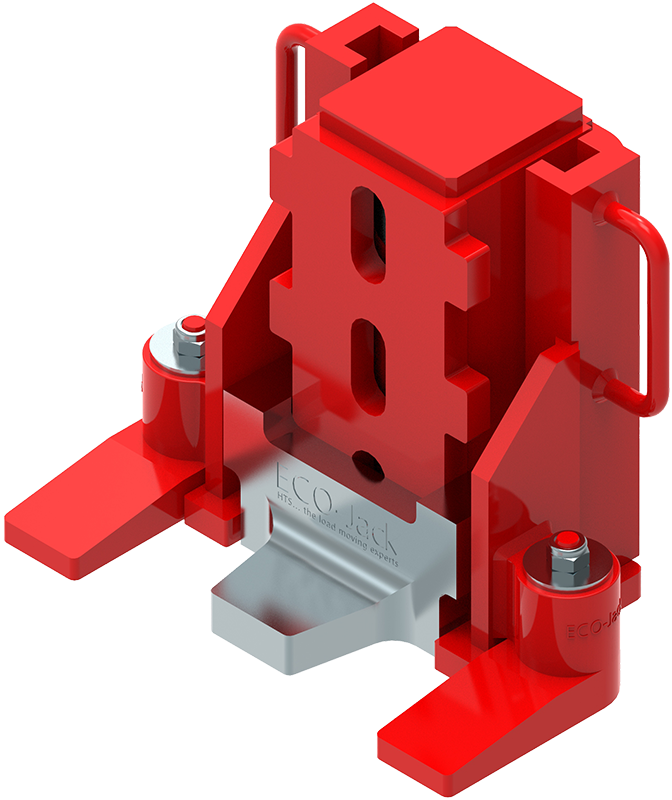

Maschinenheber ECO-Jack

Podnośniki maszynowe i pompy hydrauliczne ECO-Jack

ECO-Jack Schwerlastheber gibt es in fünf verschiedenen Serien mit Traglasten zwischen 3 bis 50 Tonnen. Die Hebelaschenverstellung an einem ECO-Jack ist patentiert einfach: Lasche mit nur einer Hand anheben, waagrecht aus der Nutplatte nehmen und an neuer Position wieder einfügen – fertig.
Hydraulische Maschinenheber von HTS: Hohe Bedienerfreundlichkeit bei geringstem Verletzungsrisiko!
Durch die integrierte Pumpe ist keine zusätzliche Ausrüstung nötig. Mit externen Hand- oder Elektropumpen kann der Einsatzbereich von den kompakten Maschinenhebern noch erweitert werden. Hierzu wird ein externe Hydraulikanschluss benötigt, der sich ab 10to Traglast serienmäßig am Gerät befindet.

Für alle Anwendungsbereiche, in denen ein Maschinenheber aus unserem Standardsortiment nicht ausreicht, entwerfen wir spezielle Lösungen, die auf die Bedürfnisse des Kunden abgestimmt sind.

Wyprodukowano w Niemczech

Wytrzymałe podnośniki ECO-Jack są dostępne w pięciu różnych seriach o udźwigu do 50 ton. Uniwersalne podnośniki charakteryzują się następującymi cechami:

  • Opatentowany Pazur podnoszenia umożliwia bezpieczne podnoszenie ładunku. Regulacja jedną ręką i bez przechylania.
  • Dzięki zastosowaniu wysokiej jakości materiałów i znacznie ulepszonej konstrukcji osiągnięto redukcję masy nawet o 20% w porównaniu z podobnymi podnośnikami maszynowymi.
  • Precyzyjne prowadnice zapewniają dokładne podnoszenie i opuszczanie ładunku. Gwarantują bardzo długą żywotność.
  • Dźwignie pompy można obracać o ok. 225°, co umożliwia pełne podniesienie pompy ze wszystkich stron.
  • Zawór zwalniający jest precyzyjnie regulowany i obniża obciążenie z precyzyjnie kontrolowaną prędkością.
  • Stabilne obrotowe nóżki zapobiegają przewróceniu się podnośnika maszynowego i zabezpieczają podnoszone towary.
  • Bezobsługowe złącze hydrauliczne pozwala na podłączenie zewnętrznych pomp bez kapania dla standardowej serii o udźwigu od 10 ton.
  • Uchwyty boczne umożliwiają pełny ruch pompowania obracającej się o 225º dźwigni pompy we wszystkich pozycjach. Nie wystają one do góry i dlatego nie trzeba ich zdejmować podczas podnoszenia na płycie głowicy. Mogą być również używane do precyzyjnego i łatwego pozycjonowania podnośnika maszyny pod ładunkiem.

Jeśli w standardowym programie nie ma nic odpowiedniego, HTS oferuje indywidualne rozwiązania specjalne, które są dostosowane do potrzeb klienta.

Często zadawane pytania

HTS opracowuje i produkuje nasze systemy podnoszenia ECO-Jack i systemy transportowe ECO-Skate w Fellbach (Badenia-Wirtembergia) od 1998 roku. Przywiązujemy dużą wagę do naszego zakładu produkcyjnego w Fellbach. Kompletna produkcja urządzeń podnoszących ECO-Jack i wózków transportowych ECO-Skate odbywa się w naszym zakładzie przy użyciu najnowocześniejszych maszyn i robotów. Regularne kontrole aż do końcowej dostawy gwarantują najwyższy poziom jakości.

Podnośniki maszynowe mogą być używane do bezpiecznego podnoszenia ciężkich ładunków we wszystkich obszarach produkcji, konserwacji, transportu wewnętrznego i serwisu. Jest to możliwe dzięki umieszczonemu wewnątrz urządzenia siłownikowi, który jest poruszany w górę przez zintegrowaną pompę hydrauliczną. Podnośniki hydrauliczne można optymalnie ustawić na podnoszonym towarze dzięki obrotowym wspornikom i uchwytom przymocowanym z boku. Regulowany Pazur podnoszenia znajduje się pod ładunkiem, a obrotowe nóżki skierowane są do przodu, aby zapobiec przewróceniu się podnośnika hydraulicznego. Maszyna lub ładunek są następnie podnoszone za pomocą pompy, po czym można je umieścić na wózku transportowym i przenieść w inne miejsce.

Zasadniczo można go używać we wszystkich obszarach przemysłowych i handlowych na twardych, równych i odpowiednio sprężystych powierzchniach. Podnoszenie ciężkich ładunków podczas produkcji, konserwacji, transportu wewnętrznego lub serwisu może być wykonywane wyłącznie przez odpowiednio przeszkolony personel.

Po pierwsze, należy znać całkowitą masę podnoszonego ładunku. Aby znaleźć odpowiedni udźwig, potrzebny jest środek ciężkości i wymiary maszyny oraz wynikająca z tego siła, a także punkt, w którym można zastosować podnośnik maszynowy. W idealnej sytuacji maszyny powinny być podnoszone za pomocą dwóch podnośników. Jednak w indywidualnych przypadkach mogą być wymagane cztery lub nawet więcej. Wymagany udźwig wzrasta lub maleje w zależności od liczby użytych podnośników maszynowych. Dokładne dane można znaleźć w arkuszu informacyjnym danego podnośnika. Należy zwrócić uwagę na zmniejszony udźwig uchwytu do podnoszenia.

Podnośniki maszynowe ECO-Jack są dostępne w różnych wersjach o udźwigu od 3 do 50 ton. Wszystkie posiadają regulowany Pazur podnoszenia.

Tak, udźwig płyty dźwigni jest zazwyczaj o około 20% niższy niż udźwig płyty głowicy siłownika hydraulicznego.

Wszystkie podnośniki maszynowe ECO-Jack firmy HTS umożliwiają wielokrotną regulację Pazur podnoszenia. Dzięki wyrafinowanej konstrukcji nie są wymagane żadne skomplikowane ruchy i wystarczy tylko jedna ręka.

Możliwość regulacji Pazur podnoszenia umożliwia umieszczenie go na różnych wysokościach pod maszyną w większej odległości od podłoża. Tylko gdy siłownik jest wsunięty, podnośnik maszyny może podnieść maszynę o maksymalny skok za pomocą Pazur podnoszenia.

Czasami maszyna musi zostać podniesiona na ostateczną wysokość za pomocą drugiego podnośnika. Aby to zrobić, maszyna jest podnoszona z pełnym skokiem i, na przykład, drewniane podpory są umieszczane pod spodem i ustawiane na górze. Pazur podnoszenia jest regulowany o jeden stopień wyżej w kilku prostych krokach i rozpoczyna się kolejny proces podnoszenia. Całkowity udźwig można zatem znacznie zwiększyć dzięki regulowanemu Pazurowi podnoszenia.

Ogólnie rzecz biorąc, można dokonać rozróżnienia między urządzeniami ze zintegrowaną pompą hydrauliczną a przyłączami do zewnętrznych hydraulicznych pomp ręcznych lub elektrycznych. Podnośnik maszynowy z serii ECO-Jack S ze zintegrowaną pompą hydrauliczną jest obsługiwany bezpośrednio za pomocą dźwigni pompy. Podnoszenie i opuszczanie odbywa się bez dodatkowego wyposażenia. Większe podnośniki maszynowe są wyposażone w dwie pompy. Pozwala to na skrócenie czasu pustego podnoszenia. Większe podnośniki posiadają również dodatkowe zewnętrzne przyłącze dla pompy hydraulicznej.

Podnośniki hydrauliczne maszyn z serii ECO-Jack XR są obsługiwane przez zewnętrzne przyłącze pompy za pomocą węża z pompą ręczną lub elektryczną. Kilka podnośników maszynowych ECO-Jack może być również obsługiwanych jednocześnie.

Podnośniki hydrauliczne z serii ECO-Jack G mają jeszcze jedną różnicę. Są one używane do konserwacji i naprawy wózków przemysłowych i podobnego sprzętu i w tym celu mają dłuższy pazur do podnoszenia i nieobrotowe długie wsporniki. Są one niezbędne, aby lepiej ustawić podnośnik pod sprzętem i zapobiec jego przechyleniu do przodu.

Do obsługi tych urządzeń należy dopuszczać wyłącznie przeszkolony personel. Zawsze upewnij się, że posiadasz ważną naklejkę kontrolną UVV. Przed każdym użyciem podnośnika maszynowego należy sprawdzić wzrokowo, czy urządzenie działa prawidłowo. NIE używaj podnośnika, jeśli jest uszkodzony. Więcej informacji można znaleźć w instrukcji obsługi.

Proste urządzenia mają zazwyczaj stałą płytę dźwigni. Podnośniki maszynowe ECO-Jack mają zawsze jednoczęściową regulowaną płytę dźwigni. Można ją regulować jedną ręką, wykonując bezpośrednie ruchy poziome i pionowe. Pazur podnoszenia o regulowanej wysokości sprawia, że urządzenia są bardziej elastyczne i zwiększa możliwy skok.

Proste urządzenia mają stałe nóżki podporowe. Urządzenia HTS mają zazwyczaj obrotowe nóżki podporowe (z wyjątkiem serii ECO-Jack G). Umożliwia to podnoszenie maszyn w bardzo ciasnych przestrzeniach, w których stałe podpory mogłyby przeszkadzać.
Proste urządzenia mają sztywną dźwignię pompy. Ogranicza to zakres zastosowań, zwłaszcza podczas pracy w ograniczonych przestrzeniach. Ponadto taka dźwignia może uderzyć w obudowę maszyny. Wszystkie podnośniki maszynowe ECO-Jack z wbudowaną pompą hydrauliczną mogą być optymalnie obsługiwane z niemal każdej strony dzięki obrotowej dźwigni pompy. Uchwyty pozycjonujące z boku podnośnika maszynowego umożliwiają optymalne przesunięcie podnośnika do miejsca użytkowania.

Proste urządzenia mogą jedynie opuszczać siłownik w niekontrolowany sposób za pomocą dźwigni pompy i małego zaworu. Wszystkie podnośniki maszynowe ECO-Jack firmy HTS z dołączoną jednostką hydrauliczną posiadają precyzyjnie regulowany zawór zwalniający, dzięki czemu podnoszony ładunek może być precyzyjnie ustawiony.

Wciągarka to urządzenie mechaniczne służące do podnoszenia lub opuszczania ładunków. Pierwotnie urządzenia te były obsługiwane za pomocą zębatki i korby, a później zostały również wyposażone w układ hydrauliczny. Jednak ze względu na swoją konstrukcję urządzenia te nie nadają się zbytnio do transportu maszyn. Podstawowa idea wciągarki hydraulicznej została później rozwinięta w podnośnik hydrauliczny do maszyn ECO-Jack w Fellbach, który jest zbudowany specjalnie do wymagań przemysłowych.

HTS udziela 5-letniej gwarancji na swoje podnośniki maszynowe, jeśli regularna konserwacja, w tym kontrola UVV, jest przeprowadzana przez HTS lub autoryzowaną firmę. Użytkownik jest prawnie zobowiązany do przeprowadzania corocznej kontroli UVV. Jeśli konserwacja nie zostanie przeprowadzona, gwarancja również wygaśnie.

W przypadku jakichkolwiek problemów należy skontaktować się z serwisem HTS lub sprzedawcą, od którego zakupiono urządzenia.
