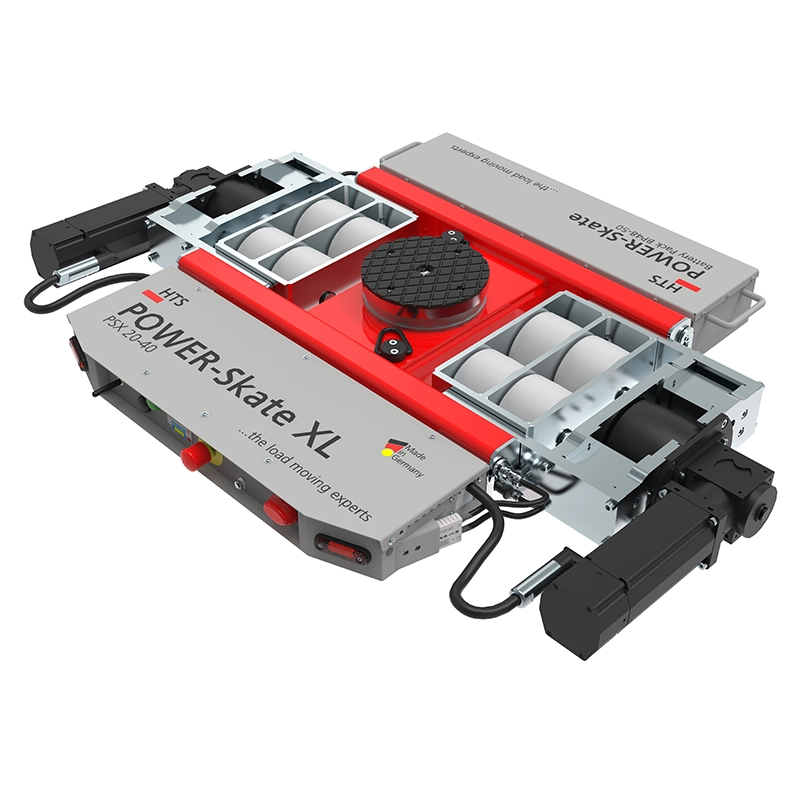

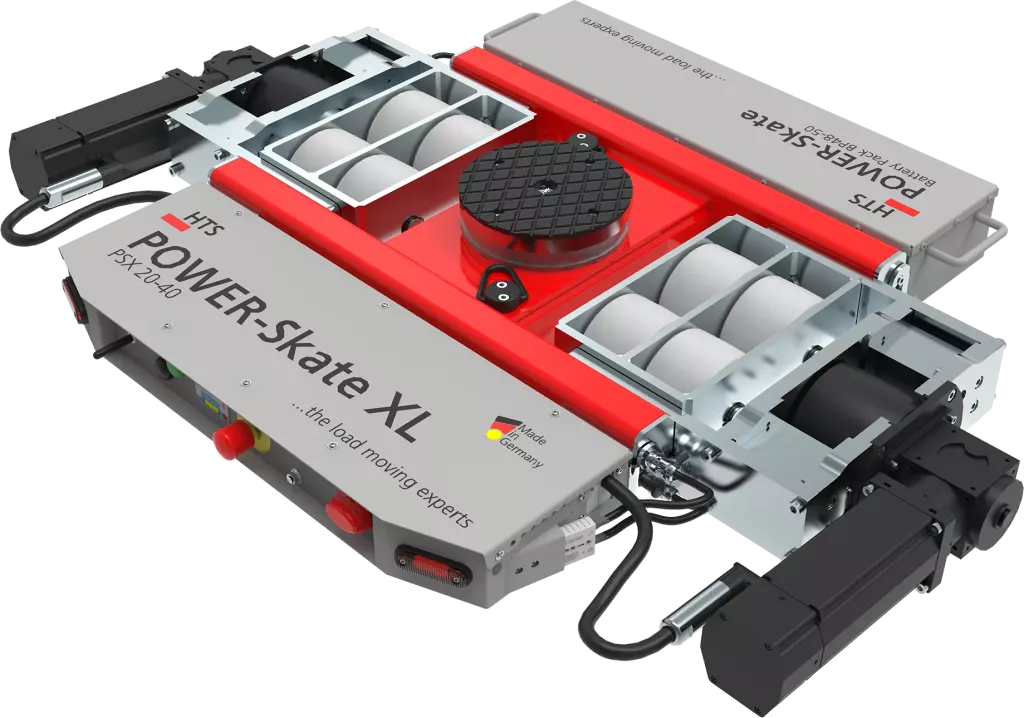

POWER-Skate XL PSX 20-40

Elektrycznie sterowane podwozia transportowe - POWER-Skate

Dzięki POWER-Skate XL 20-40 ładunki o masie do 40 ton mogą być przemieszczane za pomocą zdalnego sterowania radiowego bez dodatkowego sprzętu do pchania lub ciągnięcia. Jednoczesna jazda i kierowanie z dwiema prędkościami na trzech punktach podparcia, a także bezpieczne pozycjonowanie są możliwe i wykonywane proporcjonalnie za pomocą funkcji jednego joysticka pilota zdalnego sterowania. Zasilany najnowocześniejszą technologią akumulatorów litowo-żelazowo-fosforanowych 48 V, 50 Ah o czasie pracy około 3 godzin.
Wózki z napędem elektrycznym o niskiej wysokości wsuwania
Zaawansowany silnik POWER-Skate XL 20-40 Drive Syncron pracuje energooszczędnie i jest w pełni sterowany cyfrowo przez jednostkę sterującą silnika POWER-Skate XL 20-40 Drive Control PSC5. Zajmujące niewiele miejsca przekładnie umieszczone w rolkach napędowych sprawiają, że POWER-Skate XL 20-40 jest bardzo kompaktowym środkiem transportu o niewielkich wymiarach zewnętrznych i niskiej wysokości montażowej wynoszącej 180 mm. Wszystkie wózki z serii ECO-Skate XL z nylonowymi rolkami mają taką samą wysokość zabudowy wynoszącą 180 mm. Istniejące wózki transport owe mogą być zatem używane z POWER-Skate XL 20-40.

Elektrycznie sterowane podwozia transportowe z serii POWER-Skate charakteryzują się następującymi cechami:

  • Kompaktowa konstrukcja o niewielkich wymiarach zewnętrznych
  • Łatwe sterowanie i stała stabilność kierunku dzięki bezpośredniemu proporcjonalnemu sterowaniu za pomocą jednego joysticka
  • Wydajne, sterowane cyfrowo silniki synchroniczne
  • Może być łączony z wszystkimi urządzeniami jezdnymi z serii ECO-Skate XL.
  • Idealny do użytku w ograniczonych przestrzeniach, ponieważ nie ma potrzeby holowania pojazdu

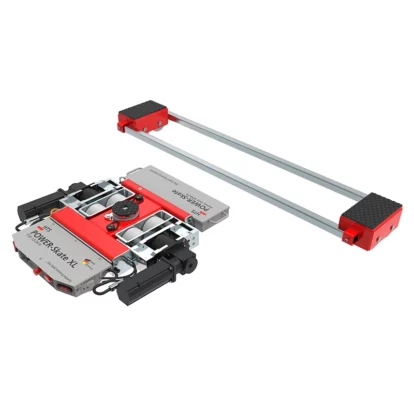

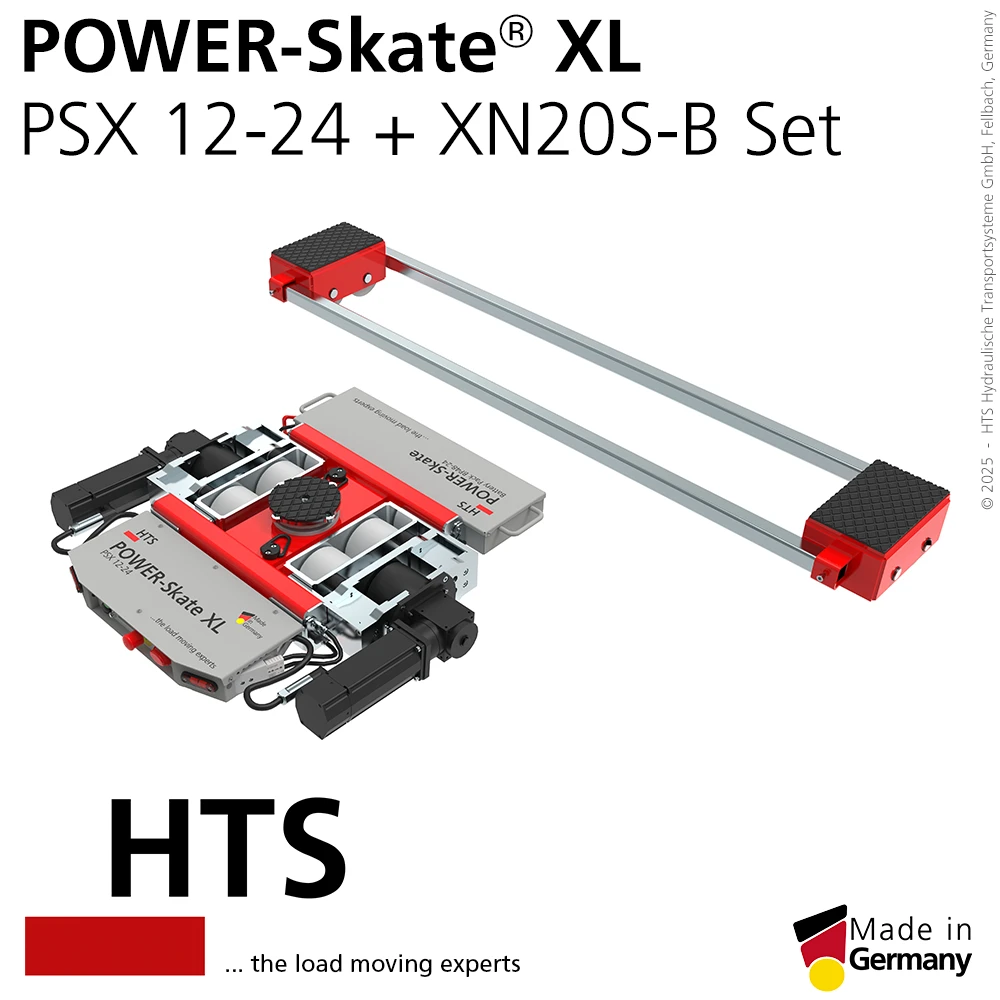

PSX 12‑24 H + XN20S‑B Set

POWER-Skate XL PSX 12-24 H + XN20S-B - Set
Max. Capacity
24000 kg

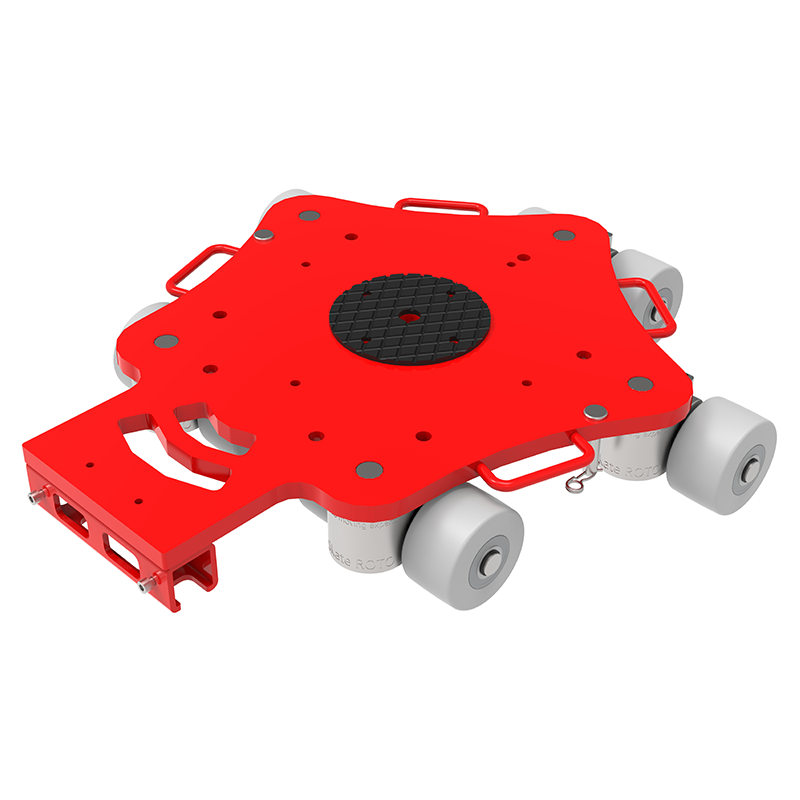

RFXN20 (NY)

ECO-Skate ROTOflex XL - RFXN20 NY
Article Number
10.200.03.41
Max. Capacity
20000 kg
Wheels
10 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 220 mm
Dimensions: Length x Width x Height
1000 x 915 x 180 mm
Weight
170 kg

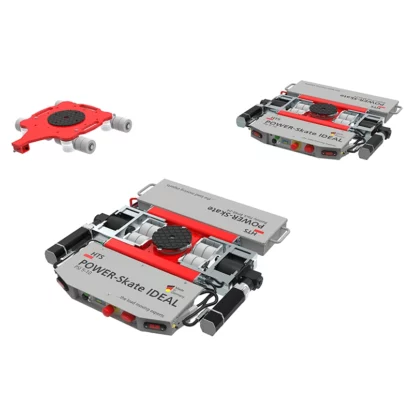

PSI 5‑10 DUO + RFN60 Set

POWER-Skate IDEAL PSI 5‑10 + RFN60 Set
Max. Capacity
16000 kg

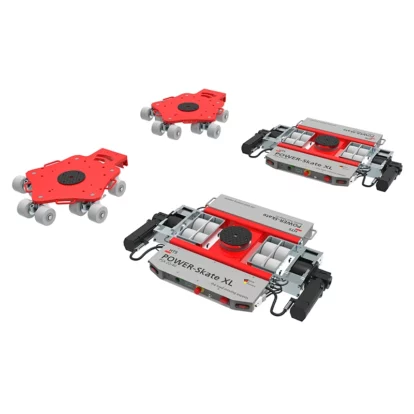

PSX 20‑40 DUO + RFXN20 + RFXN20 Set

POWER-Skate PSX 20-40 DUO + RFXN20 + RFXN20 Set
Max. Capacity
80000 kg

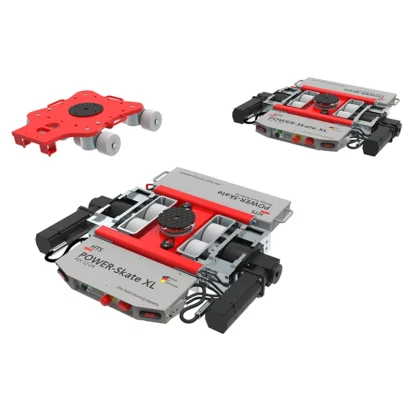

PSX 12‑24 DUO + RFXN12 Set

POWER-Skate® XL PSX 12-24 DUO + RFXN12 Set
Max. Capacity
36000 kg

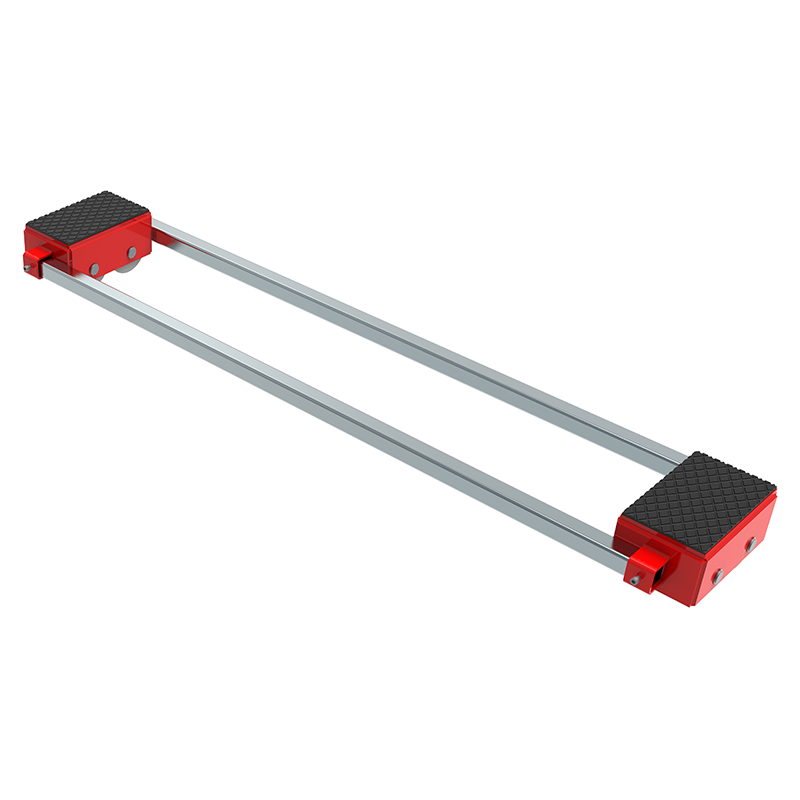

XN20S‑B

ECO-Skate XL XN20S-B
Article Number
10.200.55.20
Load Areas x Max. Capacity
2 x 10000 kg
Wheels
2 x 4 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 85 x 87 / Ø 25 mm
Load Areas x (Length x Width)
2 x (320 x 192) mm
Adjustability
220 – 1800 mm
Dimensions: Length x Width x Height
464 x 215 x 180 mm
Weight
80 kg

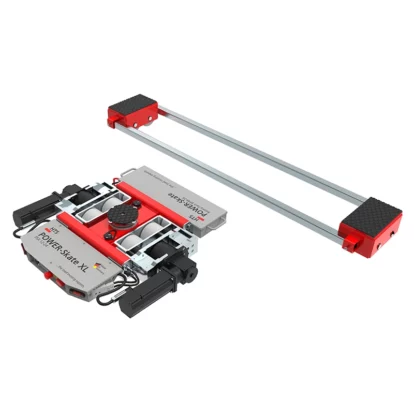

PSX 12‑24 + XN20S‑B Set

POWER-Skate XL PSX 12-24 + XN20S-B - Set
Max. Capacity
24000 kg

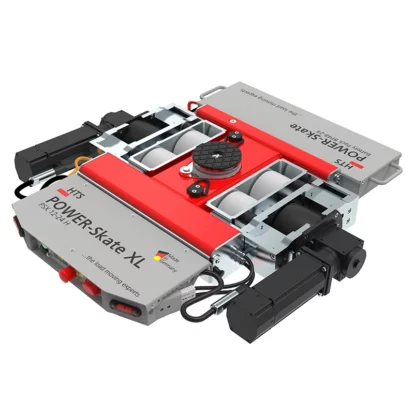

PSX 12‑24 H

POWER-Skate XL PSX 12-24 H
Article Number
10.124.55.50
Max. Capacity
12000 kg
Wheels + Support Wheels
4 + 2 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 86 / Ø 30 mm
Load Area Diameter
Ø 150 mm
Dimensions: Length x Width x Height
1080 x 1051 x 180 mm
Weight
225 kg

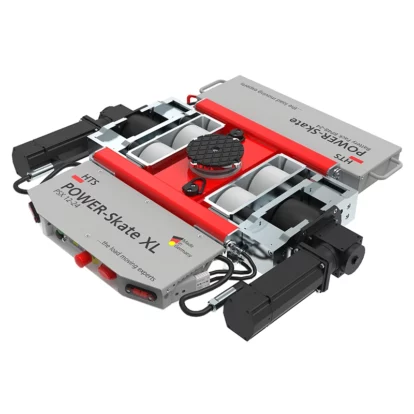

PSX 12‑24

POWER-Skate XL PSX 12-24
Article Number
10.124.55.10
Max. Capacity
12000 kg
Wheels + Support Wheels
4 + 2 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 86 / Ø 30 mm
Load Area Diameter
Ø 170 mm
Dimensions: Length x Width x Height
1018 x 1051 x 180 mm
Weight
194 kg

PSX 20‑40

POWER-Skate XL PSX 20-40
Article Number
10.204.55.10
Max. Capacity
20000 kg
Wheels + Support Wheels
8 + 2 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 86 / Ø 30 mm
Load Area Diameter
Ø 220 mm
Dimensions: Length x Width x Height
1003 x 1379 x 180 mm
Weight
251 kg

PSX 20‑40 + XN20S‑B Set

POWER-Skate XL PSX 20-40 + XN20S-B - Set
Max. Capacity
40000 kg

XN20S‑B

ECO-Skate XL XN20S-B
Article Number
10.200.55.20
Load Areas x Max. Capacity
2 x 10000 kg
Wheels
2 x 4 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 85 x 87 / Ø 25 mm
Load Areas x (Length x Width)
2 x (320 x 192) mm
Adjustability
220 – 1800 mm
Dimensions: Length x Width x Height
464 x 215 x 180 mm
Weight
80 kg

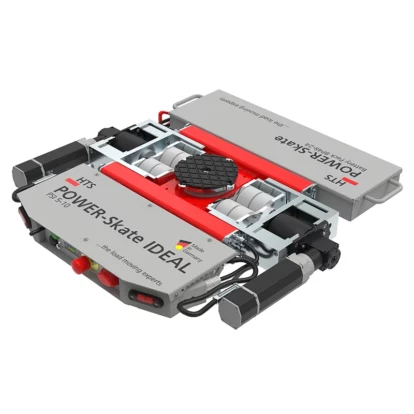

PSI 5‑10

POWER-Skate IDEALNE PSI 5-10
Article Number
10.054.59.10
Max. Capacity
5000 kg
Wheels + Support Wheels
8 + 2 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 85 x 43.5 / Ø 25 mm
Load Area Diameter
Ø 170 mm
Dimensions: Length x Width x Height
885 x 869 x 110 mm
Weight
94 kg

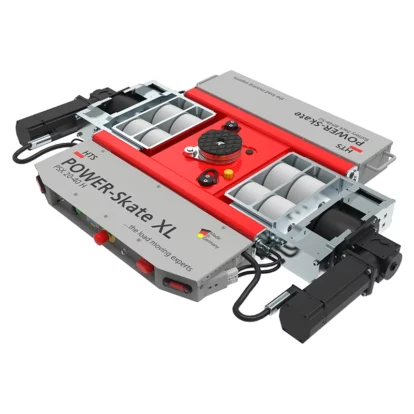

PSX 20‑40 H

POWER-Skate XL PSX 20-40 H
Article Number
10.204.55.50
Max. Capacity
20000 kg
Wheels + Support Wheels
8 + 2 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 86 / Ø 30 mm
Load Area Diameter
Ø 150 mm
Dimensions: Length x Width x Height
1003 x 1379 x 180 mm
Weight
268 kg

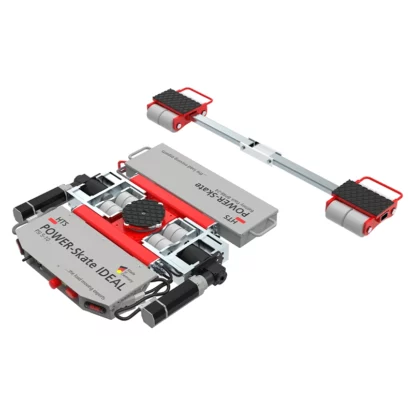

PSI 5‑10 + iN80S Set

POWER-Skate IDEAL PSI 5‑10 + iN80S - Set
Max. Capacity
10000 kg

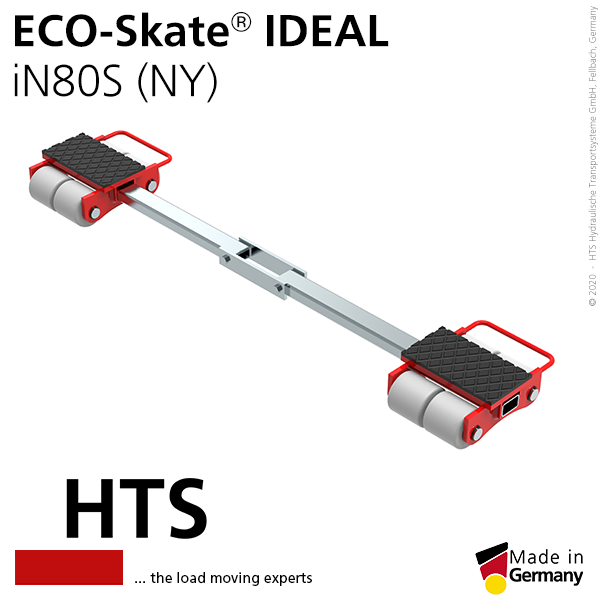

iN80S

ECO-Skate-IDEAL-iN80S-NY
Article Number
10.080.01.20
Load Areas x Max. Capacity
2 x 4000 kg
Wheels
2 x 4 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 85 x 87 / Ø 25 mm
Load Areas x (Length x Width)
2 x (120 x 220) mm
Adjustability
420 – 1100 mm
Dimensions: Length x Width x Height
291 x 220 x 110 mm
Weight
25 kg

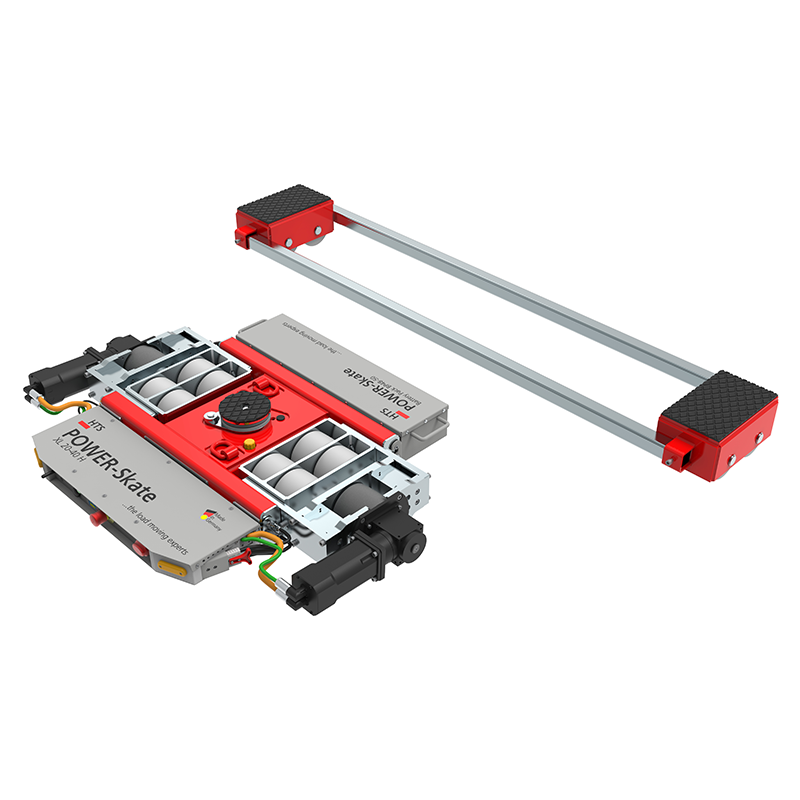

PSX 20‑40 H + XN20S‑B Set

POWER-Skate XL PSX 20-40 H + XN20S-B - Set
Max. Capacity
40000 kg

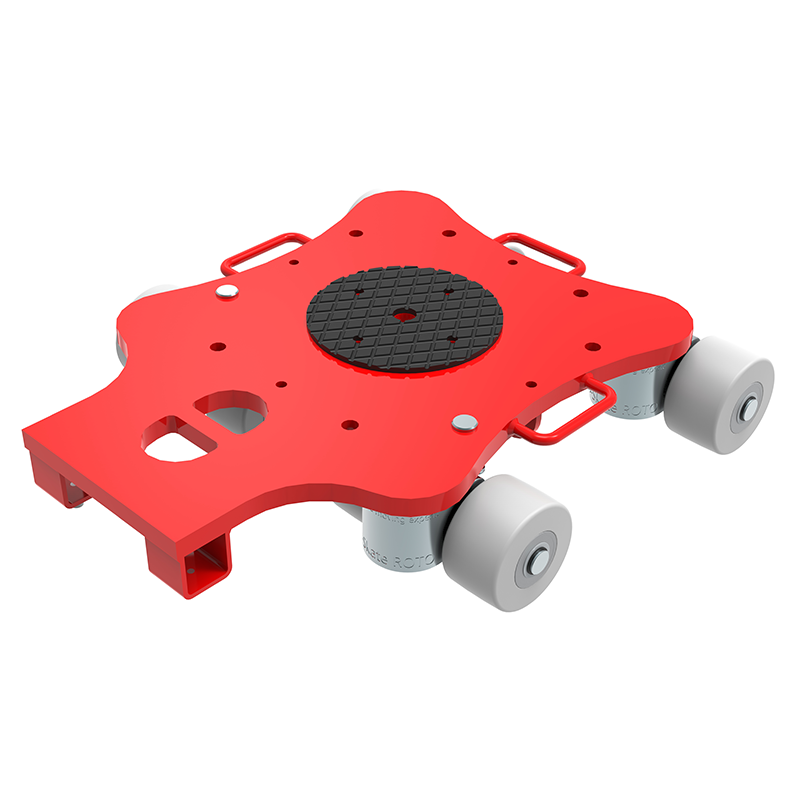

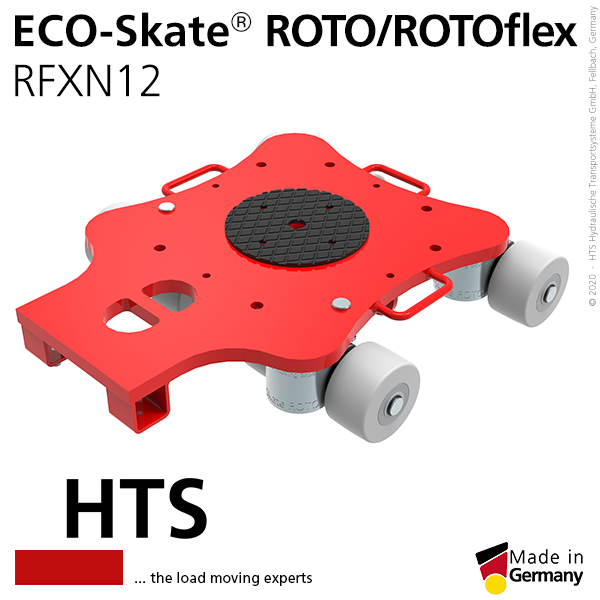

RFXN12 (NY)

HTS ECO-Skate ROTO ROTOflex XL RFXN12 (NY)
Article Number
10.120.03.41
Max. Capacity
12000 kg
Wheels
8 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 140 x 85 / Ø 30 mm
Load Area Diameter
Ø 250 mm
Handle Length
1620 mm
Adjustability
1000 – 1440 mm
Dimensions: Length x Width x Height
830 x 710 x 180 mm
Weight
120 kg

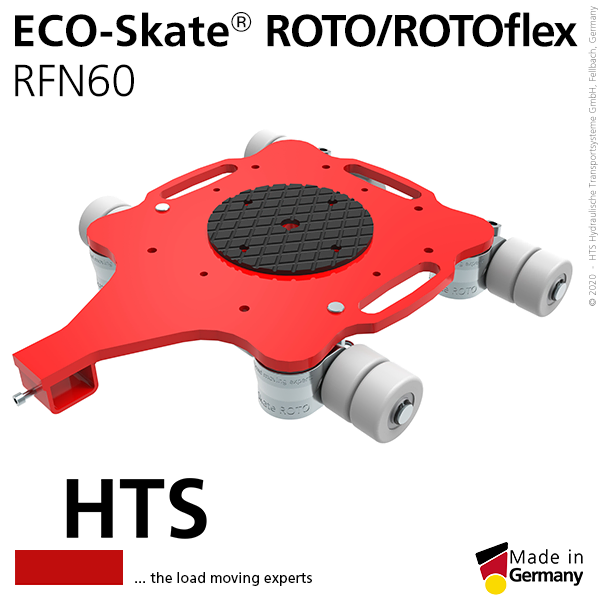

RFN60 (NY)

ECO-Skate ROTO/ROTOflex RFN60
Article Number
10.060.09.41
Max. Capacity
6000 kg
Wheels
16 Stk.
Wheel Size: Outer Diameter x Width / Bearing Diameter
Ø 85 x 43.5 / Ø 25 mm
Load Area Diameter
Ø 220 mm
Handle Length
1170 mm
Adjustability
792 – 1940 mm
Dimensions: Length x Width x Height
650 x 585 x 110 mm
Weight
43 kg

Wskaźnik ładowarki i baterii

Ładowarki są dostępne w dwóch wersjach z prądem ładowania 8 A i 15 A. Wskaźnik naładowania akumulatora BCI 48 zapewnia użytkownikowi graficzny wyświetlacz stanu naładowania akumulatora i napięcia.

POWER-Skate BCI48

Ładowarka jest dostarczana ze wszystkimi wózkami transportowymi POWER-Skate w celu dopasowania do rozmiaru baterii. Znajduje się ona wraz z pilotem radiowym i ładowarką do pilota radiowego w plastikowym pudełku, w którym wszystkie części mogą być bezpiecznie przechowywane i transportowane.

HTS oferuje również opcję szybkiego ładowania, która ładuje akumulator do 85% jego pojemności w ciągu godziny. Dzięki tej ładowarce sprzęt do biegania POWER-Skate może pracować pod pełnym obciążeniem również wtedy, gdy bateria nie została naładowana na czas.

Innowacyjny pilot radiowy

Móżdżek

Móżdżek, znany również jako móżdżek, kontroluje i reguluje wszystkie ruchy u ludzi i precyzyjnie dostraja procesy. W naszych wózkach transportowych dba o to system sterowania móżdżkiem POWER-Skate. Podobnie jak w przypadku pilota radiowego z jednym joystickiem, od dawna jesteśmy jednym z liderów technologicznych na rynku.

Z nowym POWER-Skate Cerebellum, dwa lub opcjonalnie kilka wózków może być obsługiwanych synchronicznie za pomocą tylko jednego pilota zdalnego sterowania. Użytkownik może wprowadzić lub wybrać tryb jazdy i opcjonalnie pozycje różnych wózków transportowych POWER-Skate. Jednostka sterująca Cerebellum oblicza resztę.

Frequently asked questions

Jeśli wózek transportowy POWER-Skate zostanie połączony z pasującym do niego sztywnym wózkiem transportowym, stanie się zwrotnym systemem transportowym o dużej wytrzymałości, niskiej masie własnej i kompaktowych wymiarach.

Są one sterowane za pomocą sterownika POWER-Skate Control eMC3 (analogowego) lub eMC4 (w pełni cyfrowego). Wysokowydajne silniki synchroniczne HTS i przekładnie są zamknięte i zintegrowane z systemem sterowania za pośrednictwem potężnych sterowników silników POWER-Skate Drive Control PSC4 (analogowy) lub PSC5 (w pełni cyfrowy). Połączenie radiowe jest nawiązywane za pośrednictwem innowacyjnego pilota radiowego POWER-Skate z tylko jednym joystickiem, który służy do wygodnego i bezpośredniego przesyłania wszystkich ruchów kierownicy do sterownika systemu. Nie ma potrzeby ponownego sterowania na torze z powodu różnic w systemie.

Dzięki trzem prędkościom system sterowania umożliwia płynną jazdę i precyzyjne pozycjonowanie transportowanych ładunków.

Wózki POWER-Skate charakteryzują się bardzo kompaktową konstrukcją w połączeniu z bardzo małymi promieniami skrętu i niewielkimi wysokościami montażu.

System działa najlepiej w pomieszczeniach na czystych podłogach bez łączeń i różnic wysokości. Powierzchnia powinna być w dużej mierze nieuszkodzona, równa i czysta. Jeśli nakrętki, śruby lub inne stalowe części (w tym wióry) zostaną przejechane, może to spowodować zakleszczenie rolek i uszkodzenie powierzchni rolek napędowych i ładujących. Pod pewnymi warunkami możliwe jest również użytkowanie na zewnątrz.

Powierzchnie asfaltowe powinny być pokryte płytami stalowymi, ponieważ ich właściwości materiałowe mogą ograniczać ich zastosowanie. Większe połączenia lub pęknięcia w podłodze również powinny być pokryte płytami stalowymi.

Współczynnik tarcia podłogi powinien wynosić 0,3 lub więcej.
